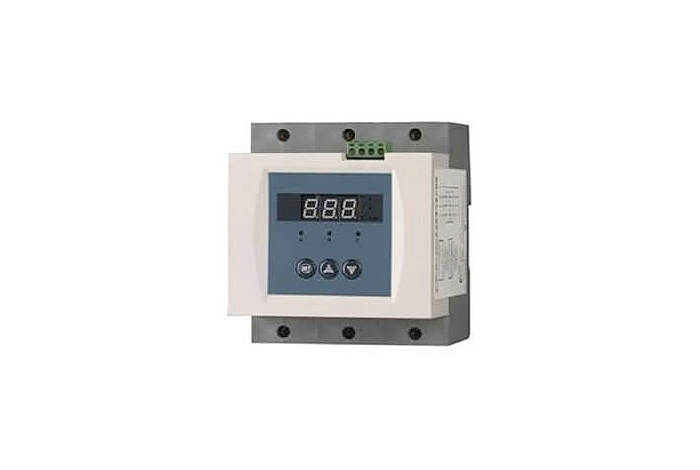

HB105智能復合開關

一、簡介

HB105智能復合開關吸收了接觸器內阻小、不發熱、及零電壓接通、零電流切除的優點。 開關的工作原理是將可控硅與磁保持繼電器并接，當輸入控制信號后，通過微處理器，自動尋找最佳投切點；確保過零投切，減小涌流；觸點不燒結，由于采用了磁保持繼電器，因而本開關只在投切瞬間消耗電能，而且由于磁保持繼電器的接觸電阻小，因而不發熱，徹底避免了控制元件的燒壞現象。

二、使用條件

1、環境條件

①環境溫度：-25℃～+60℃;

②相對濕度：+25℃時≤90%，短時可達100%;

③海拔高度：2000m以下;

④安裝場所：無有害氣體及蒸汽,且無導塵電性塵埃;不允許有較強烈的振動和沖擊。

2、安全性能

①絕緣電阻：正常使用條件下不小于10MΩ；

②絕緣強度：各相對外殼、對地AC2500V/50HZ   1min；

3、外部信號控制方式：AC220V

三、功能特征

1、控制功能

①自動搜索最佳投入點，迅速響應；

②開關動作時，電壓過零合閘，電流過零分閘。

2、保護功能

①空載運行時, 即使有外部控制信號，開關不合閘；

②正常運行時，出現缺相時自動跳閘，響應時間不大于0.2s；

③系統停電時，開關自動跳閘，響應時間不大于0.2s；

四、性能特征

①開關接觸電阻小于等于0.03Ω。

②開關在額定電流負載下溫升不大于10℃。

③系統電壓處于額定電壓的-20%~+20%范圍內，開關正常工作。

④開關投入時涌流不大于1.2倍的電容額定電流。

⑤使用壽命：10萬次。

⑥適合40Kvar及以下補償電容。額定電流等級100A/60A/45A
